Configuración Básica RIP Versión 1

Desarrollo

• Configurar enrutamiento RIP en todos los routers.

• Verificar el enrutamiento RIP con los comandos show y debug.

• Reconfigurar la red para que sea contigua.

• Observar el resumen automático en el router de borde.

• Recopilar información acerca del proceso RIP mediante el comando debug ip rip.

• Configurar una ruta estática por defecto.

• Propagar rutas por defecto a vecinos RIP.

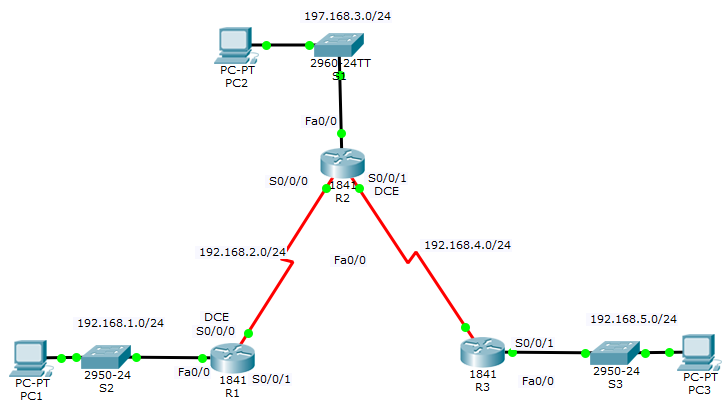

Realizar la topología en Cisco Packet Tracer

Configuración de los Hosts

Preparación de la red.

Paso 1: Conexión de la red

Paso 2: Borrar todas las configuraciones de los routers

!--- Comando para eliminar la configuración
Router#erase startup-config

Paso3: Recarga la configuración

!--- Al recargar no guardar la configuracion
Router# reload
System configuration has been modified. Save? [yes/no]: no
Proceed with reload? [confirm]

Nota: Realizar los pasos anteriores en ambos reouters  (Router 1, Router 2 y Router 3)

Configurar el protocolo RIP.

Paso 1: Habilite un enrutamiento dinámico.

!--- Configuración router 1
R1(config)#router rip
R1(config-router)#

Paso 2: Ingrese direcciones de red con clase.

!--- Configuración router 1
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0
R1(config-router)#
R1(config-router)#end
R1#copy run start

Paso 3: Configure RIP en el router R2 por medio de los comandos router rip y network

!--- Configuración router 2
R2(config)#router rip
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.3.0
R2(config-router)#network 192.168.4.0
R2(config-router)#end
R2#copy run start

Paso 4: Configure RIP en el router R3 por medio de los comandos router rip y network.

!--- Configuración Router 3
R3(config)#router rip
R3(config-router)#network 192.168.4.0
R3(config-router)#network 192.168.5.0
RR3(config-router)#end
R3# copy run start

Verificar el enrutamiento RIP.

Paso 1: Utilizar comando show ip route para verificar que cada router cuente con todas las redes en la topología ingresadas en la tabla de enrutamiento.

!--- Configuración Router 1
R1#show ip route

!--- Configuración Router 2
R2#show ip route

!--- Configuración Router 3
R3#show ip route

Paso 2: Utilizar comando show ip protocols para visualizar la información acerca de los procesos de enrutamiento.

!--- Configuración Router 1
R1#show ip protocols  R1#

Paso 3: Utilizar comando debug ip rip para visualizar los mensajes RIP que se envían y reciben.

!--- Configuración Router 1
R1#debug ip rip

Paso 4: Detenga el resultado de la depuración con el comando undebug all.

!--- Configuración Router 1
R1#undebug all
All possible debugging has been turned off
